Tooling Components

Box tools are used in the turrets of screw machines, turret lathes, and CNC lathes.   They are recommended for turning diameters where straightness, accuracy and finish are of primary importance. Types of Machinery Using Boyar-Schultz Screw  Machine Tooling: All Brown & Sharpe Hand and Automatic Screw Machines, TARS-M/S Turning Machines CNC and PTC BSA Bardons & Oliver Clausing Covel F.W. Derbyshire Gisholt Hjorth Index Jones & Lamson Leavitt Logan Monarch National Acme Rivett Sheldon South Bend Wade Warner & Swassey Wickman AutoMatics Traub Tornos-Bechler Hardinge Conomatics Basically any turning type machine

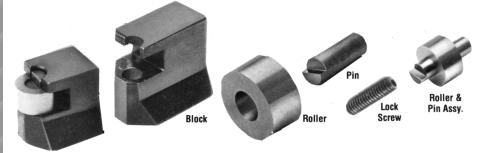

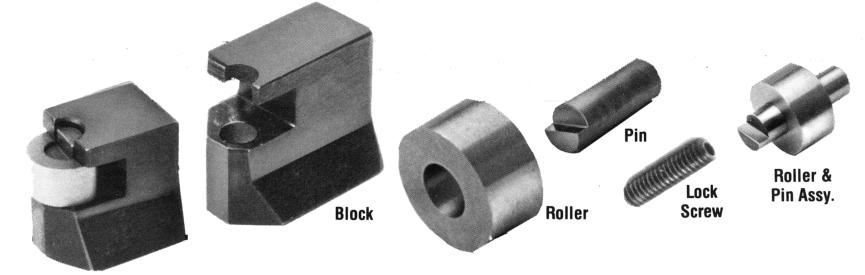

Assembly Number Block Roller Pin Lock Screw Tools Used On Roller & Pin Assy. 5067 5047 5020 5025 5039 5040 113357 105163 5068 5048 5020 5025 5039 5040 113357 105163 5069 EXH 5005A 5020 5025 5039 105163 5070EXJ 5006A 5020 5025 5039 5040 113357 105163 5077 LH* 5097 5020 5025 5039 5040 113357 105163 5078 LH* 5098 5020 5025 5039 105163 5079 EXHLH* 5055 5020 5025 5039 105163 5080 EXHLH* 5056 5020 5025 5039 105163 5167 5147 5120 5125 5039 5140 113358 105164 5168 5148 5120 5125 5039 5140 113358 105164 5169 EXH 5105A 5120 5125 5039 5140 113358 105164 5170 EXH 5106A 5120 5125 5039 5140 113358 105164 5177 LH* 5197 5120 5125 5039 105164 5178 LH* 5198 5120 5125 5039 105164 5179 EXHLH* 5155 5120 5125 5039 105164 5180 EXHLH* 5156 5120 5125 5039 105164 5267 5247 5220 5225 5039 5240 113359 105165 5268 5248 5220 5225 5039 5240 113359 105165 5269 EXH 5205A 5220 5225 5039 5240 113359 105165 5270 EXH 5206A 5220 5225 5039 5240 113359 105165 5277 LH* 5297 5220 5225 5039 105165 5278 LH* 5298 5220 5225 5039 105165 5279 EXHLH* 5255 5220 5225 5039 105165 5280 EXHLH* 5256 5220 5225 5039 105165 5307 5303 5320 5325 5339 5300 5350 105166 5308 5304 5320 5325 5339 5300 5350 105166 5309 EXH 5305 5320 5325 5339 5300 5350 105166 5310 EXH 5306 5320 35325 5339 5300 5350 105166 5506 STEM 5502 5508 6225 6240 5500 2RR 105197 5507 STEM 5503 5508 6225 6240 5500 2RR 105197 5531 STEM 5527 5533 5534 7407 5025 2RR 105198 5532 STEM 5528 5533 5534 7407 5025 2RR 105198 5707 5703 5720 5725 7407 5700 113356 105162 5708 5704 5720 5725 7407 5700 113356 105162 5709 EXH 5705 5720 5725 7407 5700 113356 105162 5710 EXH 5706 5720 5725 7407 5700 113356 105162 5757 LH* 5753 5721 5725 7407 105162 5758 LH* 5754 5720 5725 7407 105162 5759 EXHLH* 5755 5720 5725 7407 105162 5760 EXHLH* 5756 5720 5725 7407 105162 6207* 6203 5020 6225 6240 MODEL B 105167 6208* 6304 5020 6225 6240 MODEL B 105167 6209 EXH* 6305 5020 6225 6240 MODEL B 105167 6210 EXH* 6306 5020 6225 6240 MODEL B 105167 6303* 6307 5120 6325 5039 MODEL B 105168 6304* 6308 5120 6325 5039 MODEL B 105168 6305 EXH* 6310 5120 6325 5039 MODEL B 105168 6306 EXH* 6310 5120 6325 5039 MODEL B 105168 6403* 6407 5220 6425 5039 MODEL B TOOLS ONLY 105169 6404* 6408 5220 6425 5039 MODEL B TOOLS ONLY 105169 6405 EXH* 6409 5220 6425 5039 MODEL B TOOLS ONLY 105169 6406 EXH* 6410 5220 6425 5039 MODEL B TOOLS ONLY 105169 7410 BN 7402 5020 5025 7407 7400 105163 7435 BN 7427 5120 5125 5039 7425 105164 7460 BN 7452 5220 5225 4039 7450 105165 51201 5006A 5020 5025C 5039 94200 96200 96250 105170 51202 5005A 5020 5025C 5039 94200 96200 96250 105170 51227 EXH 51229 5020 5025C 5039 94200 96200 113431 105170 51228 EXH 51230 5020 5025C 5039 94200 96200 113431 105170 51301 5106A 5120 5125C 5039 94300 96300 96350 105171 51302 5105A 5120 5125C 5039 94300 96300 96350 105171 51327 EXH 51329 5120 5125C 5039 94300 96300 113284 105171 113316 113430 51328 EXH 51330 5120 5125C 5039 94300 96300 113284 105171 113316 113430 51401 5248 5220 5225C 5039 94300 96400 96450 105172 51402 5247 5220 5225C 5039 94400 96400 96450 105172 51427 EXH 5206A 5220 5225C 5039 94400 96400 113294 105172 113317 113432 51428 EXH 5205A 5220 5225C 5039 94400 96400 113294 105172 113317 113432 51501 5304 5320 5325C 5339 94500 96500 96550 105173 51502 5303 5320 5325C 5339 94500 96500 96550 105173 51527 EXH 5306 5320 5325C 5339 94600 96500 113304 105173 113318 113433 51528 EXH 5305 5320 5325C 5339 94500 96500 113304 105173 113318 113433 113334 KN 7412 7818KN 7415 7409 113346 113335 KN 7437 7868KN 5125 5039 113347 113336 KN 7452 7868KN 5225 5039 113348 113340 3RR 7402 112066 5025 7409 112152 113341 3RR 7427 112068 5125 5039 112153 113342 3RR 7452 112067 5225 5039 112154 113354 113352 5020 5025C 5039 113274 113355 113353 5020 5025C 5039 113274 113368 EEXH 113370 5020 5025C 5039 113385 113369 EEXH 113371 5020 5025C 5039 113385 113372 EEXH 113374 5120 5125C 5039 113386 113373 EEXH 113375 5120 5125C 5039 113386 113378 EEXH 113376 5220 5225C 5039 113387 113379 EEXH 113377 5220 5225C 5039 113387 *Complete Tools & Roller Blocks and Assemblies no longer available-roller & pin are available. Carbide Pins are available for all tools except the Model B Tools and 7415 sizes tool. Inserts for Boyar-Schultz Box Tools Insert Size and Radius Box Tool and Adapter Size 5128 1/4 IC .015R UC All "00" & "0" Size Tools 5129 1/4 IC .031R UC All "00" & "0" Size Tools 51418 3/8 IC .015R UC All "2" & "3" Size Tools 51419 3/8 IC .031R UC All "2" & "3" Size Tools 112422 1/4 IC .015R C All "00" & "0" Size Tools 112429 3/8 IC .015R C All "2" & "3" Size Tools 112814 1/4 IC .031R C All "00" & "0" Size Tools 112815 3/8 IC .031R C All "2" & "3" Size Tools New Screw On Type Inserts For TC-R Units Insert Size and Radius Box Tool and Adapter Size 113227 3/8 IC .008R C LF All "2" & "3" Size Tools 113228 3/8 IC .015R C LF All "2" & "3" Size Tools 11329 3/8 IC .031R C LF All "2" & "3" Size Tools 113230 3/8 IC .015R C MF All "2" & "3" Size Tools 113231 3/8 IC .031R C MF All "2" & "3" Size Tools 113232 3/8 IC .031R C MF All "2" & "3" Size Tools 113268 1/4 IC .008R C LF All "00" & "0" Size Tools 113269 1/4 IC .015R C LF All "00" & "0" Size Tools 113270 1/4 IC .031R C LF All "00" & "0" Size Tools 113271 1/4 IC .008R C MF All "00" & "0" Size Tools 113272 1/4 IC .015R C MF All "00" & "0" Size Tools 113273 1/4 IC .031R C MF All "00" & "0" Size Tools LF = Light Feed; MF = Medium Feed Spare Parts Kits Roller Carbide Carbide Chip- Chipbreaker Adjust. Low Hd. Kit No. Pin Assy. Insert Shim Breaker Adjust. Screw Screw Cap Screw 113055 105170 51218 51215 51217 51211 7406 113056 105171 51218 51215 51217 7406 5134 113057 105172 51218 51415 51417 7406 5234 113058 105173 51218 51415 51417 7406 5334 113059 105170 112422 51215 51217 51211 7406 112434 113060 105171 112422 51215 51217 7406 5134 112435 113061 105172 112429 51415 51417 7406 5234 112435 113062 105173 112429 51415 51417 7406 5334 112435 113063 112422 51215 51217 51211 112434 113064 112422 51215 51217 7406 112435 113065 112429 51415 51417 7406 112435 113067 51218 51215 51217 51211 7406 113068 51218 51215 51217 7406 5138 113069 51218 51415 51417 7406 5234
